三维重建SFM Stage 1-Feature Matching 特征匹配

本文章为电子科大大二数字动漫综合设计挑战项目，笔者主要对代码作解析，具体原理可以参考网上资料。

环境配置

系统：Linux Ubuntu

IDE： Clion

库：OpenCV 4.8.0

代码解析

图像读入

使用imread读取图像：

filename：图像路径
flags:图像读入方式。SIFT算法通常在灰度图像上运行，因为灰度图像更简单，计算效率更高，所以选择读入灰度图像

1
2
3

cv::Mat image1 = cv::imread("/home/maric/CLionProjects/reconstruction/s2/B21.jpg",cv::IMREAD_GRAYSCALE);
cv::Mat image2 = cv::imread("/home/maric/CLionProjects/reconstruction/s2/B22.jpg",cv::IMREAD_GRAYSCALE);

设置掩码

定义了一个与原始图像相同大小的二值图像，其中像素值为0或255。掩码的作用是限制特征点的检测和匹配区域，只对指定区域内的图像进行特征提取和匹配。

在这里，使用矩形区域定义了采样区域的ROI（Region of Interest），然后将掩码中对应区域的像素值设置为255，以便在该区域内进行特征点检测和匹配。

   // 定义掩码图像
//--------------
//设置掩码大小与图片等大，且全部置零
   cv::Mat mask1 = cv::Mat::zeros(image1.size(), CV_8U);
   cv::Mat mask2 = cv::Mat::zeros(image2.size(), CV_8U);

   // 划定采样区域的矩形,从(100,30)坐标框选(300,600)大小区域作为采样区
   cv::Rect roi1(100, 30, 300, 600);
   cv::Rect roi2(100, 30, 300, 600);

//将该区域掩码设置为255
   mask1(roi1).setTo(255);
   mask2(roi2).setTo(255);

SIFT（Scale-Invariant Feature Transform）算法

SIFT检测能够提取出具有唯一性和尺度不变性的图像特征点，并计算出描述符以进行特征匹配。这使得SIFT在计算机视觉领域的很多应用中都发挥着重要的作用，例如目标识别、图像拼接、三维重建等。

SIFT参数：
- nfeatures：要检测的关键点数量，默认为0，设定为1000提高效率
- nOctaveLayers：每个金字塔组中的层数，设定为5提高精度
- contrastThreshold：用于过滤关键点的对比度阈值，默认为0.04。对于灰度图像，该值影响较小，若使用彩色图像，则可以对该值进行一定的调整。
- edgeThreshold：用于过滤边缘关键点的阈值，默认为10.0。
- sigma：高斯滤波器的初始方差，默认为1.6

// 创建SIFT特征检测器
cv::Ptr<cv::Feature2D> sift = cv::SIFT::create
        (
                1000,
                5,
                0.03,
                10.0,
                1.6,
                false
        );//创建SIFT

特征点检测

SIFT算法能够在图像中检测出具有显著特征的位置，这些位置被称为关键点（keypoints）。关键点通常位于图像中的角点、边缘、纹理等具有唯一性的位置，能够在不同尺度和旋转下保持稳定。通过检测关键点，可以在图像中找到具有显著特征的位置。

特征描述

对于每个检测到的关键点，SIFT算法计算一个描述符（descriptor），描述符是一个包含了关键点及其周围区域的局部特征向量。描述符编码了关键点周围区域的梯度方向、梯度大小等信息，具有较高的区分度和尺度不变性。通过计算描述符，可以将关键点转换为数值表示，用于后续的特征匹配和识别任务。

//关键点列表: 图像中的特殊点，具有显著特征的位置，用于定位
   std::vector<cv::KeyPoint> keypoints1, keypoints2;
cv::Mat descriptors1, descriptors2;
 //根据图片和掩码获得关键点和描述符
   sift->detectAndCompute(image1, mask1, keypoints1, descriptors1);
   sift->detectAndCompute(image2, mask2, keypoints2, descriptors2);

特征匹配：

SIFT算法通过比较关键点的描述符，可以进行特征匹配。通过在两幅图像中找到具有相似特征描述符的关键点对，可以将两幅图像中的相应特征点进行匹配。特征匹配在图像拼接、目标跟踪、图像检索等应用中非常有用，目前openCV可以使用两种方法进行特征匹配：

Brute-Force暴力匹配：Brute-Force匹配的优点是简单直观，易于实现。然而，它的计算复杂度较高，特别是在具有大量特征点的情况下。因此，在处理大规模数据时，Brute-Force匹配可能会变得相对缓慢。

FLANN最近邻匹配：使用cv::FlannBasedMatcher类，它基于特征描述子之间的距离来找到最相似的k个特征点，并根据一定的阈值和筛选规则来决定是否进行匹配，这里笔者采用的是Flann匹配法。

直接匹配：

// 使用FLANN匹配器进行特征匹配
//匹配处理器
   cv::Ptr<cv::FlannBasedMatcher> flann = cv::FlannBasedMatcher::create();
//匹配结果列表
std::vector<cv::DMatch> matches;
//匹配结果处理
flann->match(descriptors1, descriptors2, matches);

// 绘制匹配结果
cv::Mat matchImage;
cv::drawMatches(image1, keypoints1, image2, keypoints2, matches, matchImage);

// 显示匹配结果
cv::imshow("SIFT Matches", matchImage);
cv::waitKey(0);

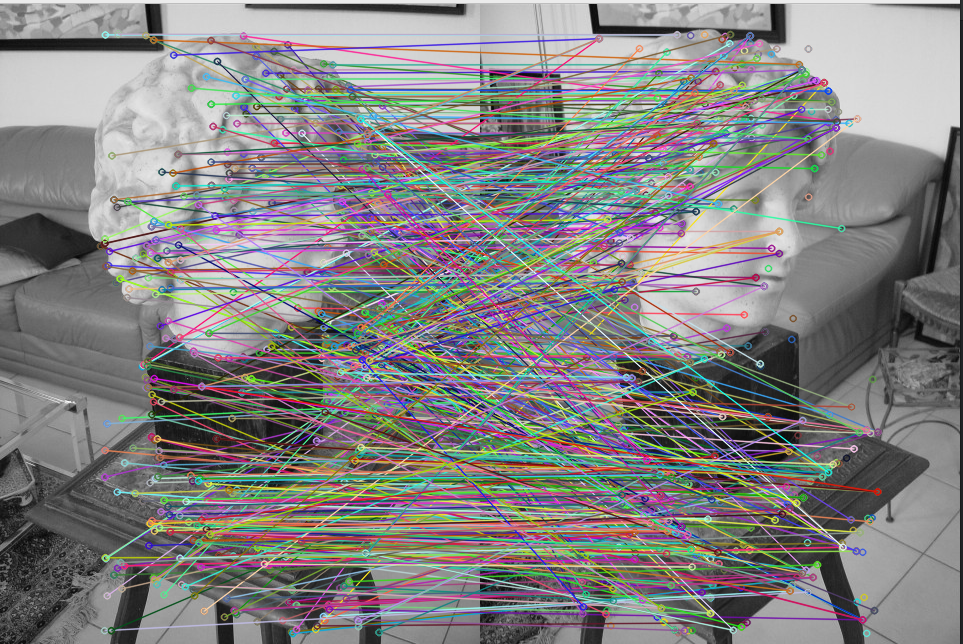

可以看到，直接匹配有太多的错误点，我们需要针对此进行优化

优化

距离比例筛选（Distance Ratio Filtering）

在特征匹配中，距离比例筛选是一种常用的筛选方法，用于排除一些不可靠的匹配结果。通过比较匹配结果中最近邻和次近邻之间的距离比例，可以判断匹配的可靠性。通常情况下，如果最近邻的距离远远小于次近邻的距离，那么可以认为这是一个可靠的匹配。

笔者通过遍历所有的匹配结果（matches向量），对每个匹配结果进行以下判断：如果第一个最近邻的距离小于距离比例阈值k倍数的第二个最近邻的距离，将该匹配结果添加到新的匹配结果中，从而排除不可靠的匹配。

我们对flann匹配代码部分进行重写，首先我们需要计算出新的次近邻匹配

//匹配处理器
cv::Ptr<cv::FlannBasedMatcher> flann = cv::FlannBasedMatcher::create();
//匹配结果列表
std::vector<std::vector<cv::DMatch>> matches;
//匹配结果处理
flann->knnMatch(descriptors1, descriptors2, matches,2);

定义一个新的Dmatch变量good，用来存放好的匹配结果，同时设置距离比例阈值，通过调整阈值，我们可以对匹配结果进行筛选，最后通过这个good匹配结果生成匹配点

std::vector<cv::DMatch> good;
    float ratio = 0.65;
    for (size_t i = 0; i < matches.size(); i++) {
        if (matches[i][0].distance < ratio * matches[i][1].distance) {
            good.push_back(matches[i][0]);
        }
    }
        // 绘制匹配结果
        cv::Mat matchImage;
        cv::drawMatches(image1, keypoints1, image2, keypoints2, good, matchImage);

        // 显示匹配结果
        cv::imshow("SIFT Matches", matchImage);
        cv::waitKey(0);

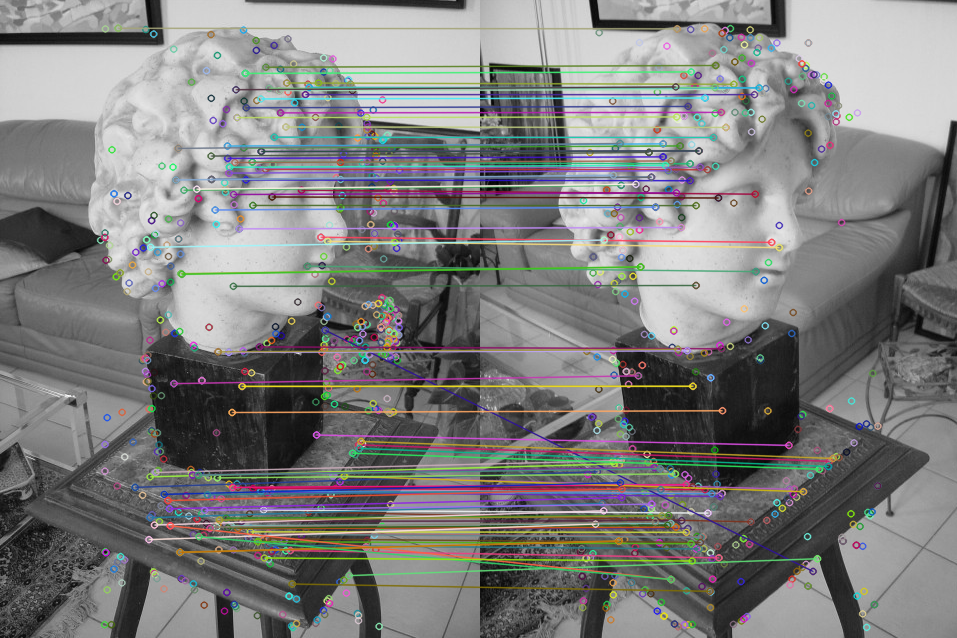

匹配结果

可以看到，匹配结果精确了很多。

源代码

//
// Created by maric on 23-10-9.
//
#include <opencv2/opencv.hpp>
using namespace std;
const int MIN_MATCH_COUNT = 10;
//SIFT匹配的算法，包含各语句含义解释
int main() {
    // 读取两个图像
    cv::Mat image1 = cv::imread("/home/maric/CLionProjects/reconstruction/s2/B21.jpg", cv::IMREAD_GRAYSCALE);
    cv::Mat image2 = cv::imread("/home/maric/CLionProjects/reconstruction/s2/B22.jpg", cv::IMREAD_GRAYSCALE);

    // 定义掩码图像
    cv::Mat mask1 = cv::Mat::zeros(image1.size(), CV_8U); //设置掩码大小与图片等大，且全部置零
    cv::Mat mask2 = cv::Mat::zeros(image2.size(), CV_8U);

    // 划定采样区域的矩形
    cv::Rect roi1(100, 30, 300, 600);  //从(100,30)坐标框选(300,600)大小区域作为采样区
    cv::Rect roi2(100, 30, 300, 600);
    mask1(roi1).setTo(255); //将该区域掩码设置为255
    mask2(roi2).setTo(255);

    // 创建SIFT特征检测器SS
    cv::Ptr<cv::Feature2D> sift = cv::SIFT::create
            (
                    1000,
                    5,
                    0.03,
                    10.0,
                    1.6,
                    false
            );//创建SIFT

    // 检测特征点和计算描述符
    //关键点列表: 图像中的特殊点，具有显著特征的位置，用于定位
    std::vector<cv::KeyPoint> keypoints1, keypoints2;
    //关键描述列表: 包含了某点及附近向量信息的描述，用来确定唯一点
    cv::Mat descriptors1, descriptors2;
    //参数(输入图片，掩码，关键点向量(列表)，关键描述向量(列表))
    sift->detectAndCompute(image1, mask1, keypoints1, descriptors1);
    sift->detectAndCompute(image2, mask2, keypoints2, descriptors2);

    // 使用FLANN匹配器进行特征匹配
    //匹配处理器
    cv::Ptr<cv::FlannBasedMatcher> flann = cv::FlannBasedMatcher::create();
    //匹配结果列表
    std::vector<std::vector<cv::DMatch>> matches;
    //匹配结果处理
    flann->knnMatch(descriptors1, descriptors2, matches, 2);

    //将符合条件的特征点分别存入p1和p2
    std::vector<cv::DMatch> good;
    float ratio = 0.65;
    for (size_t i = 0; i < matches.size(); i++) {
        if (matches[i][0].distance < ratio * matches[i][1].distance) {
            good.push_back(matches[i][0]);
        }
    }
        // 绘制匹配结果
        cv::Mat matchImage;
        cv::drawMatches(image1, keypoints1, image2, keypoints2, good, matchImage);

        // 显示匹配结果
        cv::imshow("SIFT Matches", matchImage);
        cv::waitKey(0);

}
